Tillverkare av HDI-kort (High Density Interconnects)

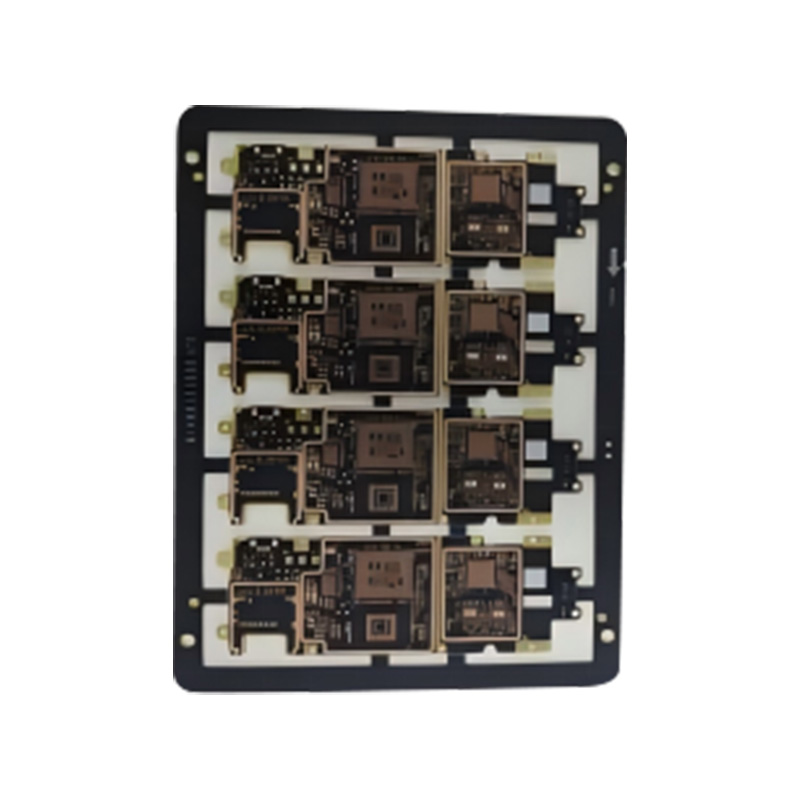

High-Density Interconnects (HDI) kort representerar banbrytande miniatyrisering och hög integration inom kretskortsteknik. Deras kärndefinition ligger i att använda avancerade strukturer som blinda och nedgrävda mikrovior för att uppnå sammankopplingstäthet som vida överstiger den för traditionella PCB inom en mindre enhetsarea. Den här teknikens mest anmärkningsvärda egenskap är dess stöd för extremt fin routing, såsom ultrafina linjebredder och avstånd så fina som 3 mils (0,075 mm), och ett tjocklek-till-öppningsförhållande på upp till 10:1. Detta möjliggör konstruktion av komplexa kretsarkitekturer med upp till 32 lager inom korttjocklekar från 0,3 mm till 6 mm. En mängd olika ytfinishar, från tennsprutning till nickelpläterat guld, finns tillgängliga för att möta höga krav på elektrisk prestanda. Följaktligen har HDI-kort blivit det föredragna valet för moderna elektroniska enheter som strävar efter lätt, tunn, kort och kompakt design. De används ofta i kärnmoderkort för 5G-smarttelefoner, mikromoduler för avancerade bärbara enheter och högtillförlitliga precisionssystem inom flygindustrin, vilket ger avgörande teknisk support för att förbättra funktionaliteten och miniatyriseringen av elektroniska enheter.

Om
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. är Kina Tillverkare av HDI-kort (High Density Interconnects) och Företag för anpassade HDI-kort (High Density Interconnects). Det är beläget i Kinas PCB-industripark, Guangde ekonomiska utvecklingszon, Anhui-provinsen. Fabriken grundades i oktober 2013, upptar 20 000 kvadratmeter och sysselsätter 110 anställda, inklusive över 7 professionella ingenjörer med mer än 15 års erfarenhet. Företagets PCB-produkter omfattar 1-32 lagerkort, hög-Tg-kort, tjockkopparkort, styv-flexkort, högfrekvenskort, hybriddielektriska laminatkort, begravda via-kort, metallbaserade kort och halogenfria kort. Högprecisions-PCB-snabbprototyper finns tillgängliga, med bulkorder för enkel- och dubbelsidiga kort levererade inom 6-7 dagar, 4-8 lagerkort inom 9-20 dagar, 10-16 lagerkort inom 20-25 dagar, 16-32 lagerkort inom 25-45 dagar, HDI-kort inom 25 dagar och dubbelsidig prototypning kan levereras så snabbt som 24 timmar. Vi är engagerade i att tillhandahålla högkvalitativa produkter och professionella tjänster till globala kunder, och vi har kapacitet att leverera både stora kvantiteter och små batcher. Ytbehandlingsprocesserna för våra produkter är kompletta. Basmaterialtyperna inkluderar FR-1, 22F, CEM-1, CEM-3, FR-4 (med hög Tg, halogenfri, etc.), högfrekvenskort och metallsubstrat. Alla produkttyper har genomgått ISO9001, ISO14001, ISO45001, IATF16949 internationella kvalitetsledningssystemcertifieringar, samt UL-säkerhetscertifieringar. Vårt säljnätverk sträcker sig från inlandet till Sydostasien, Europa och Amerika. I den hårda marknadskonkurrensen har vi alltid fått högt beröm från kunder.
Hedersbevis
  • NQA
  • UL-certifikat
  • Produktcertifiering
  • Produktcertifiering
Nyheter
High Density Interconnects (HDI) kort Branschkunskap

Den omfattande guiden till High-Density Interconnect (HDI)-kort

I den obevekliga jakten på mindre, snabbare och kraftfullare elektronik har High-Density Interconnect (HDI)-teknologin framstått som en avgörande möjliggörare. Denna guide fördjupar sig i kärnaspekterna av High Density Interconnects (HDI) kort , från dess grundläggande tillverkningsprocesser och materialvetenskap till applikationsspecifika designstrategier och överväganden i leveranskedjan för proffs.

Core HDI Manufacturing: Microvias och Ultra-Fine Lines

Den definierande förmågan hos HDI-kort ligger i avancerade strukturer som möjliggör oöverträffad komponentdensitet och miniatyrisering.

Nyckelteknik Beskrivning och inverkan
Microvias (blind/begravd) Laserborrade vior med diametrar vanligtvis mindre än 150 µm. De kopplar samman intilliggande lager utan att passera genom hela kortet, vilket sparar avgörande utrymme och möjliggör mer direkta routingvägar, vilket är grundläggande för komplexa, kompakta konstruktioner.
Ultrafin linjespårning Möjligheten att producera spårbredder och avstånd så fina som 3 mils (0,075 mm). Detta möjliggör ett avsevärt högre antal anslutningar i ett givet område, vilket direkt stöder användningen av avancerade BGA-komponenter (fin-pitch ball grid array).
Högt bildförhållande Möjligheten att uppnå ett plåttjocklek-till-öppningsförhållande på upp till 10:1. Detta är avgörande för tillförlitlig plätering av djupa mikrovior med liten diameter, vilket säkerställer elektrisk anslutning i flerlagers HDI-stackar.

Tillverkare som specialiserar sig på HDI, som Anhui Hongxin Electronic Technology Co., Ltd., utnyttjar dessa tekniker för att bygga komplexa kort med en tjocklek på 0,3 mm till 6 mm och upp till 32 lager, vilket utgör ryggraden i moderna kompakta enheter.

HDI-utvecklingsarbetsflödet: från design till leverans

Att framgångsrikt föra en HDI-design till massproduktion kräver att man navigerar en detaljerad och sekventiell process.

  • Design och ingenjörsgranskning: Denna inledande fas är kritisk. Det involverar verifiering av designregler (DRC), planering av lageruppsättningen och val av lämpliga material (t.ex. hög-Tg FR-4 för termisk tillförlitlighet). Ett nära samarbete med din tillverkares ingenjörsteam i detta skede förhindrar kostsamma förseningar.
  • Sekventiell laminering och tillverkning: HDI-kort byggs genom flera lamineringscykler. En kärna tillverkas först, följt av successiva lager med mikrovia. Processer som laserborrning, exakt kopparplätering och mönsteravbildning upprepas, vilket kräver exceptionell processkontroll.
  • Testning och kvalitetssäkring: Med tanke på komplexiteten är elektriska tester (inklusive flygande sond eller fixturbaserade tester) obligatoriska för att verifiera nätanslutning och isolering. Impedanskontrolltestning är också vanligt för höghastighetskonstruktioner.

Ledande tillverkare optimerar detta arbetsflöde för att erbjuda konkurrenskraftiga ledtider. Till exempel balanserar en strukturerad 25-dagars produktionscykel för bulk-HDI-beställningar grundlig tillverkning med tiden till marknadens behov, medan snabba 24-timmars prototyptjänster stödjer initial designverifiering.

Materialval för HDI-tillförlitlighet och prestanda

Valet av basmaterial och finish påverkar direkt funktionaliteten, hållbarheten och avkastningen hos en HDI-skiva.

  • Substratmaterial:
    • Standard & High-Tg FR-4: Arbetshästen för många applikationer. Hög-Tg-kvaliteter är avgörande för blyfri lödning och drift i miljöer med högre temperatur.
    • Specialiserade laminat: För applikationer med hög frekvens/hastighet (t.ex. 5G-moduler) kan lågförlustmaterial som Rogers eller specialiserad kolvätekeramik integreras i stack-upen.
    • Flex och rigid-flex material: Polyimidfilmer används i områden som kräver böjning, vilket möjliggör innovativa formfaktorer i wearables och kompakt elektronik.
  • Ytfinish: Finishen måste vara lämplig för komponenter med fin stigning. Immersion Gold (ENIG) erbjuder en plan yta som är utmärkt för lödning och trådbindning, medan Immersion Silver eller avancerade OSP-formuleringar ger kostnadseffektiva alternativ för specifika användningsfall.

HDI som en innovationsmöjligator i nyckelbranscher

HDI-teknik är inte bara en PCB-typ; det är en strategisk lösning för produktinnovation.

  • 5G-smarttelefoner och konsumentteknik: HDI möjliggör den extrema miniatyrisering som krävs för att packa flera 5G-antennmoduler, avancerade processorer och stora batterier i en smal profil. Det möjliggör användning av chip-on-board (COB) och paket-på-paket (PoP) tekniker.
  • Högtillförlitlig flyg- och rymdindustri: Inom dessa områden ligger HDI:s värde i tillförlitlighet och prestandatäthet. Det möjliggör mer funktionalitet i utrymmesbegränsade flygelektroniklådor eller bärbara medicinska monitorer, ofta med stela flexibla konstruktioner för hållbarhet.
  • Avancerad fordonselektronik: Eftersom fordon innehåller mer ADAS (Advanced Driver Assistance Systems) och infotainment i fordon, hanterar HDI-kort det komplexa, höghastighetsnätverk mellan sensorer, kameror och kontrollenheter, vilket ofta kräver överensstämmelse med standarder för fordonsklass som IATF 16949.

FAQ

Vad exakt definierar ett kort som ett "HDI" PCB?

Ett HDI PCB definieras i första hand av dess högre ledningstäthet per ytenhet jämfört med traditionella PCB. Detta uppnås genom specifika funktioner:

  1. Microvias: Användning av blinda och/eller nedgrävda vior med en diameter typiskt ≤150 µm.
  2. Finare linjer och mellanrum: Spårbredder och spelrum på 3 mils (0,075 mm) eller mindre.
  3. Högre anslutningsdynadensitet: Möjligheten att rymma komponenter med mycket fin stigning (t.ex. BGA med <0,5 mm stigning).
  4. Sekventiella uppbyggnadsskikt: Innebär ofta flera lamineringscykler för att skapa de sammankopplade skikten.

En bräda som innehåller flera av dessa element, särskilt mikrovia, klassas i allmänhet som HDI.

När bör jag överväga att använda en HDI-design över en standard flerlagers PCB?

Du bör starkt överväga HDI-teknik när din design står inför en eller flera av dessa utmaningar:

  • Utrymmesbegränsningar: Produkthöljet är mycket litet (t.ex. bärbar, hörbar, ultratunn smartphone).
  • Komponenter med högt antal stift: Du måste dirigera ut en modern CPU-, FPGA- eller minneschip med ett BGA-fotavtryck med fin tonhöjd.
  • Krav på hög signalprestanda: Du behöver kortare, mer direkta signalvägar för överlägsen elektrisk prestanda (t.ex. högre hastigheter, mindre överhörning).
  • Ökad funktionalitet i samma storlek: Du måste lägga till betydande nya funktioner till en produkt utan att öka dess PCB-fotavtryck.

Om din design bara använder stora komponenter och har gott om bordsutrymme, kan en standard flerlagers vara mer kostnadseffektiv.

Varför är HDI-kort dyrare och hur kan jag hantera kostnaderna?

Den ökade kostnaden beror på:

  • Komplexa processer: Ytterligare produktionssteg som sekventiell laminering, laserborrning och mer exakt avbildning.
  • Avancerad utrustning: Behovet av högprecisionsmaskiner för tillverkning och inspektion.
  • Lägre avkastning initialt: Komplexiteten kan leda till lägre produktionsutbyten, särskilt för nya eller mycket komplexa konstruktioner.

Kostnadshanteringsstrategier:

  1. Optimera antal lager: Arbeta med din tillverkare för att använda det minsta antal lager som krävs.
  2. Förenkla via strukturer: Använd mikrovia endast där det absolut behövs. En "1 N 1"-stack-up är billigare än "valfritt lager" HDI.
  3. Design för tillverkningsbarhet (DFM): Följ strikt tillverkarens DFM-riktlinjer för att förhindra avkastningsproblem.
  4. Plan för volym: Enhetskostnaden minskar avsevärt med högre orderkvantiteter på grund av optimerat panelutnyttjande och installationsavskrivningar.

Vilka är de viktigaste certifieringarna jag bör leta efter hos en HDI-korttillverkare?

Certifieringar är en proxy för en tillverkares processkontroll och tillförlitlighet. De viktigaste inkluderar:

  • IATF 16949: Standard för kvalitetsledning för fordon. Det visar ett engagemang i toppskiktet för systematisk processkontroll, spårbarhet och ständiga förbättringar – mycket värdefullt även för projekt som inte rör bilar.
  • ISO 9001: Den grundläggande certifieringen av kvalitetsledningssystem.
  • UL-erkännande: Säkerställer att skivmaterial och konstruktion uppfyller säkerhetsstandarder, som ofta krävs för slutprodukter som säljs i många regioner.
  • Överensstämmelse med IPC-standarder: Även om det inte är en certifiering, är efterlevnad av standarder som IPC-6012 (prestanda) och IPC-6018 (HDI) en stark indikator på teknisk förmåga.

En tillverkare som Anhui Hongxin Electronic Technology Co., Ltd., som innehar IATF 16949, ISO och UL-certifieringar, visar ett robust ramverk för att producera pålitliga HDI-kort.

Hur fungerar rapid prototyping för HDI-kort med en 25-dagars bulkproduktionscykel?

Detta tvåstegsupplägg är utformat för att stödja både innovation och skalning:

  1. Snabb prototypframställning (t.ex. 24–72 timmar): Den här tjänsten använder snabb schemaläggning för små paneler (ofta 1-5 stycken). Den fokuserar på designvalidering —kontroll av elektrisk anslutning, grundläggande funktionalitet och passform. Den kan använda något avslappnade toleranser eller olika verktyg för att uppnå hastighet.
  2. Strukturerad bulkproduktion (t.ex. 25 dagar): När designen är verifierad börjar fullskalig produktion. Detta innebär att slutföra och tillverka alla dedikerade verktyg (laserborrfiler, lamineringsplattor, testfixturer), köra fullständiga DFM-kontroller och producera beställningen på stora paneler med strikt processkontroll för optimalt utbyte och konsistens. 25-dagarscykeln omfattar detta kompletta, optimerade arbetsflöde för volymorder.

Denna modell gör det möjligt för företag att upprepa design snabbt utan förpliktelser och sedan sömlöst övergå till en pålitlig, kostnadseffektiv volymförsörjningskedja.
