Anpassat OEM-PCB med metallsubstrat

Hem / Produkter / PCB / Metallsubstrat

Tillverkare av OEM-PCB med metallsubstrat

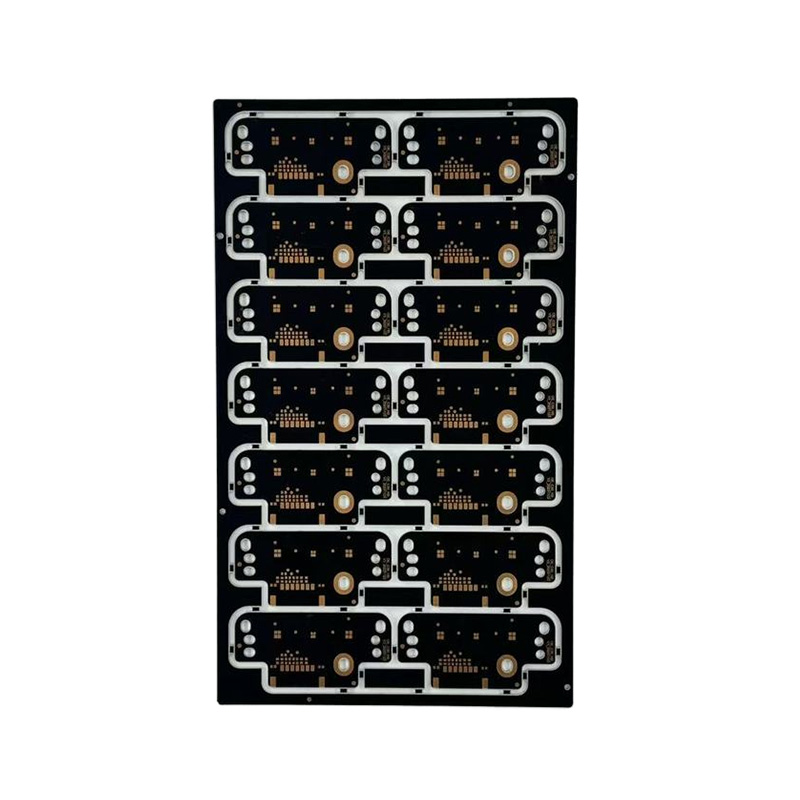

Ett metallsubstrat är en speciell typ av tryckta kretskort (PCB) som använder ett metallmaterial (som aluminium eller koppar) som sitt värmeledande skikt. Den kombinerar kretsen med metallsubstratet genom ett unikt isolerande dielektriskt skikt, vilket uppnår utmärkt värmeledningsförmåga och värmeavledningsprestanda. Dess kärnfunktion är dess förmåga att effektivt lösa värmegenereringsproblemet för elektronisk utrustning under högeffektdrift. Den erbjuder inte bara en mängd olika skivtjocklekar som sträcker sig från 0,3 mm till 6 mm, utan stöder också tjocka kopparkonstruktioner upp till 5 oz för att bära höga strömmar. Med ett 10:1 korttjocklek-till-öppningsförhållande och linjebredder och avstånd så fina som 3 mil, uppfyller den de komplexa kraven för kabeldragning med hög densitet. Med en mängd olika ytbehandlingsprocesser, från konventionell tennsprutning till nickelpläterat guld, är denna typ av PCB särskilt lämplig för applikationer med stränga termiska ledningskrav, såsom LED-belysning, bilstrålkastare, kraftmoduler och effektomvandlare, vilket säkerställer utrustningens stabilitet och långa livslängd under effektiv drift.

Om
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. är Kina Tillverkare av OEM-PCB med metallsubstrat och Företag för anpassat OEM-PCB med metallsubstrat. Det är beläget i Kinas PCB-industripark, Guangde ekonomiska utvecklingszon, Anhui-provinsen. Fabriken grundades i oktober 2013, upptar 20 000 kvadratmeter och sysselsätter 110 anställda, inklusive över 7 professionella ingenjörer med mer än 15 års erfarenhet. Företagets PCB-produkter omfattar 1-32 lagerkort, hög-Tg-kort, tjockkopparkort, styv-flexkort, högfrekvenskort, hybriddielektriska laminatkort, begravda via-kort, metallbaserade kort och halogenfria kort. Högprecisions-PCB-snabbprototyper finns tillgängliga, med bulkorder för enkel- och dubbelsidiga kort levererade inom 6-7 dagar, 4-8 lagerkort inom 9-20 dagar, 10-16 lagerkort inom 20-25 dagar, 16-32 lagerkort inom 25-45 dagar, HDI-kort inom 25 dagar och dubbelsidig prototypning kan levereras så snabbt som 24 timmar. Vi är engagerade i att tillhandahålla högkvalitativa produkter och professionella tjänster till globala kunder, och vi har kapacitet att leverera både stora kvantiteter och små batcher. Ytbehandlingsprocesserna för våra produkter är kompletta. Basmaterialtyperna inkluderar FR-1, 22F, CEM-1, CEM-3, FR-4 (med hög Tg, halogenfri, etc.), högfrekvenskort och metallsubstrat. Alla produkttyper har genomgått ISO9001, ISO14001, ISO45001, IATF16949 internationella kvalitetsledningssystemcertifieringar, samt UL-säkerhetscertifieringar. Vårt säljnätverk sträcker sig från inlandet till Sydostasien, Europa och Amerika. I den hårda marknadskonkurrensen har vi alltid fått högt beröm från kunder.
Hedersbevis
  • NQA
  • UL-certifikat
  • Produktcertifiering
  • Produktcertifiering
Nyheter
Metallsubstrat Branschkunskap

Hur påverkar användningen av PCB-metallsubstrat tillförlitligheten hos elektroniska komponenter?

I den moderna elektronikens rike kan vikten av tryckta kretskort (PCB) inte överskattas. De utgör ryggraden i nästan alla elektroniska enheter, vilket möjliggör korrekt anslutning av elektriska komponenter och underlättar smidiga driftsflöden. Bland de olika typerna av PCB, PCB-metallsubstrat s har fått stor uppmärksamhet, särskilt i högpresterande applikationer.

Ett PCB-metallsubstrat är en typ av kretskort som använder ett metallmaterial som bas snarare än de traditionella fibermaterial som vanligtvis används för standard-PCB. Dessa metallsubstrat tillverkas genom att kombinera en metallbas med isoleringsskiktet och kopparskiktet som bildar själva kretsen. Vanliga metaller som används för substrat inkluderar aluminium, koppar och stål, men aluminium är överlägset vanligast på grund av dess utmärkta värmeledningsförmåga, kostnadseffektivitet och lätta natur.

Vad gör PCB-metallsubstrat annorlunda?

Termisk hantering är en av de viktigaste anledningarna till att metallsubstrat föredras framför konventionella PCB. Moderna elektroniska enheter genererar värme, och i kraftfulla applikationer är hantering av denna värme avgörande för att upprätthålla prestanda och tillförlitlighet. Metallsubstrat hjälper till att avleda värme mer effektivt, förhindrar överhettning och säkerställer komponenternas livslängd. Detta är särskilt viktigt i kraftelektronik, LED-belysning, fordonselektronik och högfrekventa kommunikationssystem.

Här är en jämförelse av PCB-metallsubstrat med traditionella PCB:

Egendom Standard PCB PCB metallsubstrat
Material FR-4, CEM-1, CEM-3 Aluminium, koppar, stål
Värmeledningsförmåga Låg Hög (upp till 200 W/m·K)
Kostnad Låger Högre
Mekanisk styrka Måttlig Stark (särskilt med aluminium)
Ansökningar Konsumentelektronik, Låg effekt Högeffektapplikationer, LED-belysning, fordon, kraftelektronik
Vikt Ljus Tung (beroende på vilken metall som används)

Valet mellan ett metallsubstrat och ett traditionellt PCB beror ofta på prestandakrav, särskilt när det gäller värmehantering och hållbarhet.

Tillämpningar av PCB-metallsubstrat

PCB-metallsubstrat används främst i applikationer där effektiv värmeavledning är avgörande. Här är några branscher som drar nytta av att använda PCB-metallsubstrat:

  1. LED-belysning : Högpresterande LED-lampor genererar mycket värme. Att använda ett metallbaserat PCB möjliggör bättre värmesänkning och garanterar LED-komponenternas livslängd.

  2. Kraftelektronik : Enheter som effektomvandlare, växelriktare och effektförstärkare genererar avsevärda mängder värme. Ett metallsubstrat hjälper till att reglera temperaturen och förhindra skador på känsliga komponenter.

  3. Bilelektronik : Moderna fordon förlitar sig på komplex elektronik för styrsystem, sensorer och mer. Metallsubstraten säkerställer att dessa system förblir i drift även under extrema temperaturer och vibrationer.

  4. Högfrekvent kommunikation : Metallsubstrat används i högfrekvenskretsar där både signalintegritet och värmehantering är kritiska.

  5. Industriella applikationer : Utrustning som kräver hög effekthantering och värmeavledning, såsom industrimaskiner, använder PCB-metallsubstrat för tillförlitlig drift.

Varför välja metallsubstrat framför traditionella PCB?

  1. Överlägsen värmeledningsförmåga : Den viktigaste fördelen med metallsubstrat jämfört med traditionella glasfiber-PCB är deras höga värmeledningsförmåga. Detta är viktigt i högeffektsapplikationer där värmeuppbyggnad kan skada elektroniska komponenter.

  2. Mekanisk styrka : Metallsubstrat ger högre mekanisk styrka och stabilitet jämfört med traditionella FR-4-skivor. Detta är särskilt viktigt i tuffa miljöer där vibrationer och mekanisk påfrestning är vanliga.

  3. Ljusweight yet Durable : Aluminiumbaserade substrat är lätta, men de erbjuder hög hållbarhet och motståndskraft mot korrosion, vilket gör dem idealiska för applikationer som kräver både strukturell integritet och värmeavledning.

  4. Längre livslängd : Genom att effektivt avleda värme bidrar metallsubstrat till att förlänga komponenternas livslängd, minska felfrekvensen och säkerställa långsiktig tillförlitlighet.

  5. Kostnad-Effective : Även om metallsubstrat kan vara dyrare än traditionella PCB, motiverar de långsiktiga fördelarna – såsom förbättrad prestanda, minskad felfrekvens och energieffektivitet – ofta den högre initiala investeringen.

Huvudegenskaper hos PCB-metallsubstrat

  1. Termisk prestanda : Metallsubstrat har betydligt högre värmeledningsförmåga än traditionella PCB, med aluminiumsubstrat som generellt ger den bästa balansen mellan kostnad, vikt och värmehantering.

  2. Elektrisk isolering : Det isolerande skiktet mellan metallbasen och kopparkretsen säkerställer elektrisk isolering, vilket är avgörande för att upprätthålla prestanda hos kraftfulla kretsar.

  3. Mekanisk styrka : Metallsubstrat ger högre mekanisk styrka och stabilitet jämfört med traditionella PCB, vilket kan vara avgörande i applikationer som kräver långvarig hållbarhet.

  4. Alternativ för ytfinish : Precis som traditionella PCB kan metallsubstrat också behandlas med olika ytfinishar, inklusive HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) och ENIG (Electroless Nickel Immersion Gold), beroende på applikationens krav.

Anhui Hongxin Electronic Technology Co., Ltd. är en av de ledande tillverkarna som specialiserat sig på olika typer av PCB, inklusive PCB-metallsubstrat. Företagets produktsortiment inkluderar 1-32 lagerskivor, hög-Tg-brädor, tjocka kopparbrädor, rigid-flex-brädor och mer. Bland dessa utmärker sig metallbaserade PCB på grund av sin höga värmeledningsförmåga och mekaniska hållfasthet.

Anhui Hongxin erbjuder snabba PCB-prototyper med hög precision och kan snabbt leverera bulkordrar för enkel- och dubbelsidiga kort, 4-8 lagerkort, HDI-kort och mer. Denna flexibilitet och snabbhet gör företaget till en föredragen partner för industrier som kräver både högkvalitativa och snabba kretskort.

Dessutom använder företaget högkvalitativa basmaterial som FR-1, CEM-1, CEM-3, FR-4 och metallsubstrat i sina produkter, vilket säkerställer att de uppfyller de rigorösa kraven från olika högpresterande applikationer.

Slutsats

Sammanfattningsvis är PCB-metallsubstrat en oumbärlig komponent i modern elektronik, vilket ger överlägsen värmehantering, förbättrad hållbarhet och mekanisk styrka. Deras tillämpning i industrier som sträcker sig från LED-belysning till kraftelektronik och fordonssystem visar deras mångsidighet och betydelse för att säkerställa optimal prestanda hos elektroniska enheter.
