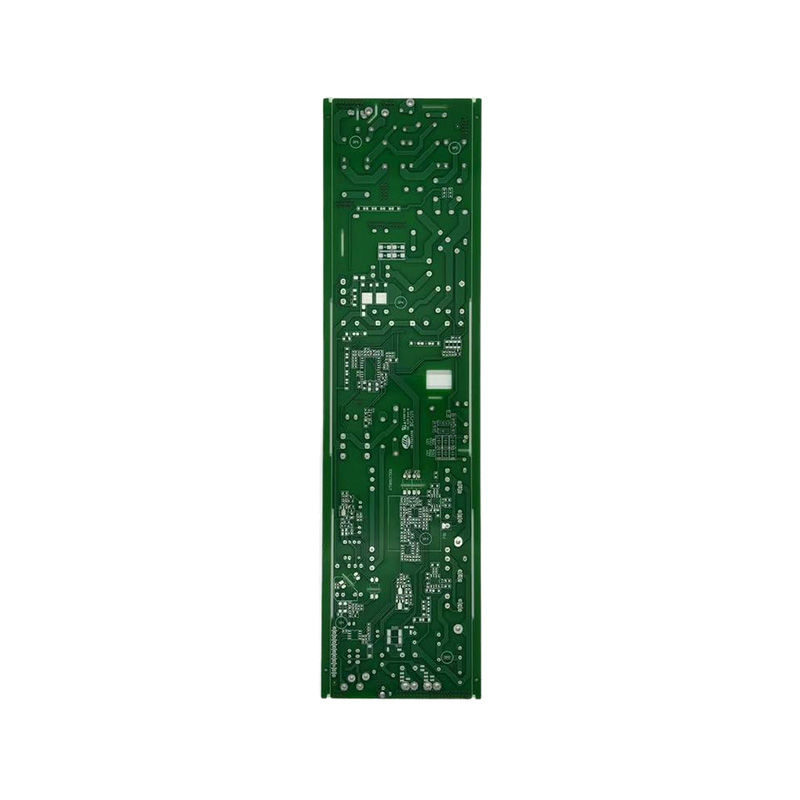

Engineering for Efficiency: The Comprehensive Guide to Hög effekt PCB Technology

Inom modern elektronik är hantering av betydande elektrisk energi effektivt och tillförlitligt av största vikt. Den Hög effekt PCB är den konstruerade grunden för sådana applikationer, från LED-belysning och strömförsörjning till elfordonsväxelriktare och industriella motorstyrningar. Till skillnad från standardkretskort är dessa specialiserade kretskort utformade för att hantera höga strömmar, avleda betydande värme och fungera tillförlitligt under krävande elektrisk och termisk stress. Den här guiden fördjupar sig i de kritiska designöverväganden, materialvetenskap och tillverkningsprocesser som definierar högpresterande kraftelektronik.

Termisk hantering: Kärnan i mönsterkortsdesign med hög effekt

Den främsta utmaningen i alla högeffektapplikationer är värme. Överdriven värme försämrar komponenter, minskar livslängden och kan orsaka katastrofala fel. Därför är effektiv värmehantering inte bara en funktion utan en nödvändighet.

Nyckelparametrar för termisk design

• Koppartjocklek: Mätt i ounces per kvadratfot (oz/ft²), leder tjockare kopparspår mer ström med mindre resistiv uppvärmning. Standardkort använder 1 oz (35 µm), medan högeffektkort vanligtvis använder 3 oz (105 µm) till 12 oz (420 µm) eller mer.
• Termisk ledningsförmåga för substrat: Materialets förmåga att leda bort värme från komponenter. Standard FR-4 har låg värmeledningsförmåga (~0,3-0,4 W/mK), medan skivor med metallkärna är vida överlägsna.
• Termiska viamatriser: Pläterade genomgående hål placerade under heta komponenter för att överföra värme från ytskiktet till inre skikt eller en dedikerad kylfläns.

Materialval och elektriska överväganden

Utöver termiska egenskaper dikterar valet av material och design kortets elektriska prestanda och långsiktiga tillförlitlighet.

• Aktuell bärförmåga: Bestäms av koppartjocklek, spårbredd och tillåten temperaturökning. Ingenjörer använder IPC-2152-diagram för att beräkna den nödvändiga tvärsnittsarean för en given ström.
• Dielektrisk styrka: De isolerande skiktens förmåga att motstå höga spänningar utan genombrott. Detta är avgörande i kraftomvandlare och växelriktare.
• Material stabilitet: Material med hög Tg (Glass Transition Temperature) är väsentliga för att förhindra att skivan deformeras eller delamineras under lödning och högtemperaturdrift. En Tg på 170°C eller högre är vanligt för krävande applikationer.

Tillverkare som Anhui Hongxin Electronic Technology Co., Ltd. erbjuder ett brett utbud av material, inklusive hög-Tg FR-4, metallsubstrat och specialiserade laminat, vilket gör att ingenjörer kan välja den optimala balansen mellan termiska, elektriska och mekaniska egenskaper för sin specifika design.

Tillverkningsexcellens och kvalitetssäkring

Att producera ett pålitligt högeffektskretskort kräver avancerade tillverkningsmöjligheter och ett rigoröst kvalitetskontrollsystem. Processen involverar exakt kontroll av lamineringstryck, kopparplätering tjocklek och borrnoggrannhet för att skapa robusta termiska vior och flerskiktsstrukturer.

För verksamhetskritiska applikationer, såsom de inom fordonsindustrin, är det inte förhandlingsbart att följa internationella standarder. Certifieringar som IATF 16949 visa en tillverkares engagemang för kvalitet, konsekvens och ständiga förbättringar. Dessutom, UL-certifiering säkerställer att produkten uppfyller strikta säkerhets- och brandfarlighetsstandarder. Anhui Hongxin Electronic Technology Co., Ltd.s portfölj av certifieringar, inklusive ISO9001, ISO14001, ISO45001, IATF16949 och UL, understryker dess förmåga att leverera högtillförlitliga högeffektskretskort till en global kundbas.

FAQ

Vad är den största skillnaden mellan en standard PCB och en High Power PCB?

Den största skillnaden ligger i deras designfokus och materialsammansättning. Ett standardkretskort är optimerat för signalintegritet i lågströmsapplikationer. A High Power PCB är konstruerad för att hantera två primära utmaningar: hög ström och betydande värmegenerering. Detta uppnås genom:

• Tjockare koppar: Använder 3oz, 6oz eller ännu tjockare koppar för att minska motståndet och hantera höga strömmar utan överhettning.
• Termiskt ledande substrat: Använda metallkärna (aluminium eller koppar) eller andra specialiserade material för att fungera som en inbyggd kylfläns.
• Robust konstruktion: Designar som innehåller funktioner som termiska vior och större kuddstorlekar för att förbättra värmeavledning och tillförlitlighet vid lödning av komponenter.

I huvudsak är ett High Power PCB en specialbyggd termisk och elektrisk hanteringsplattform.

När ska jag välja ett kretskort med aluminiumkärna framför ett standard FR-4 kretskort?

Du bör välja en aluminiumkärna PCB (MCPCB) när din design involverar komponenter som genererar en betydande mängd värme som effektivt måste ledas bort. Nyckelindikatorer inkluderar:

• Högeffekts lysdioder: Detta är den vanligaste applikationen. MCPCB är avgörande för att upprätthålla LED-övergångstemperatur, vilket direkt påverkar deras ljusstyrka, färgkonsistens och livslängd.
• Effektomvandlingskretsar: För omkopplingsregulatorer, motordrivrutiner och strömförsörjningar där komponenter som MOSFETs och induktorer avleder avsevärd värme.
• Utrymmesbegränsade mönster: När du inte får plats med en stor kylfläns, integrerar en MCPCB värmespridningsfunktionen direkt i kortet, vilket sparar utrymme och förenklar monteringen.

Om din applikation är enbart för logik eller lågeffektssignalbehandling är ett standard FR-4-kort mer kostnadseffektivt. Valet dikteras av den termiska budgeten för din design.

Hur påverkar koppartjocklek prestandan hos ett High Power PCB?

Koppartjocklek är en kritisk parameter som direkt påverkar prestanda hos ett högeffektskretskort på två viktiga sätt: strömkapacitet och värmeavledning.

• Aktuell bärförmåga: Ett bredare och tjockare kopparspår har lägre elektriskt motstånd. Enligt Ohms lag (P = I²R) betyder lägre resistans att mindre effekt går förlorad som värme för en given ström. Tjockare koppar gör att du säkert kan leda högre strömmar utan att överskrida kortets temperaturgränser. Till exempel kan ett spår på 6 oz bära betydligt mer ström än ett spår på 1 oz med samma bredd.
• Värmespridning: Koppar är en utmärkt värmeledare. Ett tjockt kopparskikt fungerar som en värmespridare och distribuerar värme från en het komponent (som en kraftkrets) över ett större område av PCB. Detta minskar "hot spot"-temperaturen och gör hela brädet mer effektivt för att överföra värme till den omgivande miljön eller en kylfläns.

Att välja rätt koppartjocklek är en grundläggande avvägning mellan prestanda, kostnad och tillverkningskomplexitet.

Vilka designegenskaper är avgörande för att säkerställa den långsiktiga tillförlitligheten hos ett högeffektskretskort?

För att säkerställa långsiktig tillförlitlighet i ett högeffektskretskort krävs proaktiv design för att mildra påfrestningarna från hög ström och värmecykling. Avgörande egenskaper inkluderar:

• Termiska avlastningsdynor: För genomgående hålkomponenter anslutna till stora kopparplan (som jord eller ström), används termiska avlastningsanslutningar. De minskar den direkta kylflänseffekten under lödning, vilket säkerställer en bra lödfog, samtidigt som de ger en bra elektrisk och termisk anslutning under drift.
• Lämplig Via dimensionering och plätering: Termiska vias måste vara tillräckligt stora och ha tillräcklig kopparplätering för att effektivt överföra värme. För högtillförlitliga applikationer kan genom fyllning och täckning med löd eller epoxi förhindra fuktinträngning och förbättra värmeöverföringen.
• Konform beläggning: Att applicera en skyddande kemisk beläggning kan skydda skivan från fukt, damm och kemiska föroreningar, vilket är särskilt viktigt i tuffa industri- eller bilmiljöer.
• Materialval: Att använda material med hög Tg och låg termisk expansionskoefficient (CTE) minskar den mekaniska påfrestningen på vior och komponenter under temperaturfluktuationer, vilket förhindrar sprickor och delaminering över tiden.

Dessa funktioner, i kombination med tillverkning under ett kvalitetssystem som IATF 16949, är avgörande för att skapa ett högeffektskretskort som kommer att hålla i flera år på fältet.
