6-lagers PCB Stackup, Quick Turn Fab, Lödmask och felsökning

Ett praktiskt 6-lagers PCB-staplingsexempel för design med hög densitet

En väldesignad Exempel på 6-lagers PCB-stapling ger två dedikerade interna plan för kraft och jord, fyra signallager och utmärkt elektromagnetisk kompatibilitet. Följande stackup är lämplig för digitala och blandade signalkort med snabba stigtider, och den är allmänt accepterad av de flesta snabbvänd PCB fab hus.

Detta Exempel på 6-lagers PCB-stapling lägger en tjock kärna mellan lager 2-3 och lager 4-5 för att uppnå en total tjocklek på ungefär 62 mil (1,57 mm) . Symmetrin förhindrar skevhet under återflöde, och det kontinuerliga jordplanet på lager 2 ger en snäv returväg för signaler på det översta lagret. Vid beställning snabbvänd PCB fab , specificera alltid kontrollerad impedans på de yttre skikten och bekräfta att tillverkaren kan uppnå den erforderliga dielektriska tjockleken.

Utnyttja Quick Turn PCB Fab utan att ge avkall på kvalitet

Snabbvänd PCB fab tjänster levererar nu prototyper in 24 till 72 timmar , men brådskan får inte kompromissa med grunderna. En pålitlig snabbsväng leverantör bör erbjuda en minsta ringformig ring på 5 mil , en spårbredd och utrymme av 4/4 mil , och en tydlig lödmask på PCB process med en registreringsnoggrannhet på ±2 mil . Innan du släpper Gerber-filerna, kontrollera att din design följer tillverkarens designregler och att varje genomgående hål har en adekvat lödmaskexpansion.

En välplanerad snabbvänd PCB fab I beställningen ingår även elprovning. Flygande sond- eller fixturbaserade testfångar öppnas och kortsluts innan brädorna skickas. Även den enklaste Exempel på 6-lagers PCB-stapling kan drabbas av en via som inte plåtade korrekt; fånga detta på fab förhindrar timmar av fruktlös omarbetning senare. När du tar emot brädor, inspektera lödmask på PCB under förstoring. En utsmetad eller felriktad mask som inkräktar på SMD-kuddar kommer att orsaka gravsten och dåliga lödfogar.

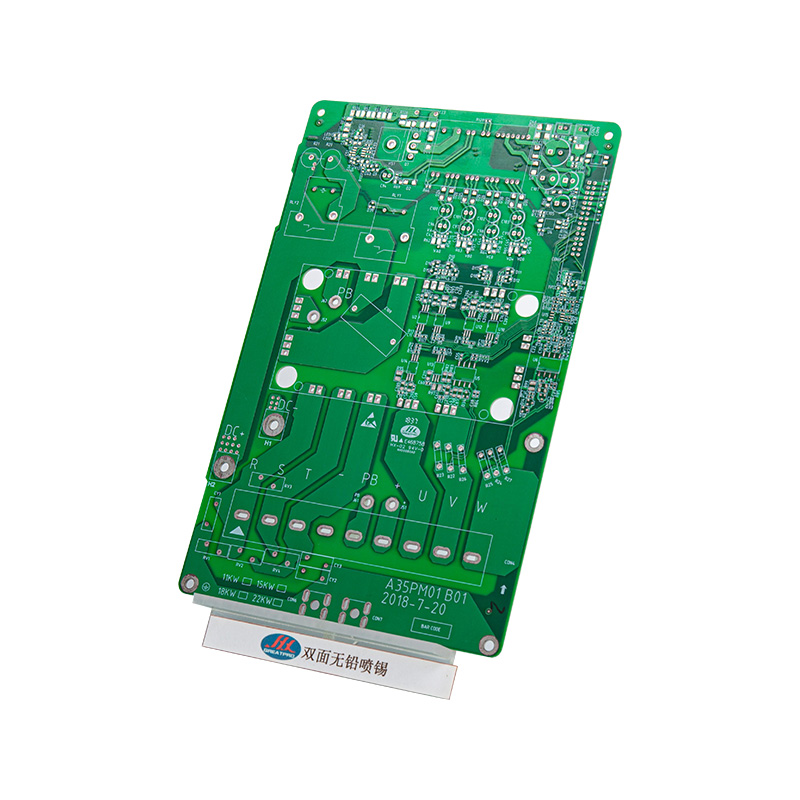

Lödmask på PCB: Mer än bara en grön beläggning

Den lödmask på PCB är ett permanent polymerskikt som isolerar kopparspår, förhindrar lödbryggor och skyddar mot oxidation och mekaniska skador. En korrekt applicerad flytande fotobildbar lödmask har en tjocklek på 0,8 till 1,2 mil över spåren och definierar den exakta dynans geometri genom laserdirekt bildbehandling. För komponenter med fin stigning måste maskbanan mellan dynorna vara minst 3 mil bred för att förbli intakt efter utveckling.

När man definierar lödmask på PCB i dina designfiler, använd en lödmaskexpansion av 2 till 3 mil runt varje dyna. Detta värde står för den typiska registreringsförskjutningen under tillverkningen och säkerställer att masken inte spills på dynans yta. För högtillförlitliga kort, ange en tydlig definition av tältvägar kontra öppna vior i lödmaskskiktet. Tältade vior täcks helt av masken, medan öppna vior lämnas exponerade för testpunkter eller valfri fyllning.

Hur man metodiskt felsöker PCB-fel

Lärande hur man felsöker pcb sammansättningar innebär i praktiken att följa en sekvens som eliminerar vanliga orsaker innan du dyker in i komplex signalanalys. Stegen nedan förutsätter att brädan är en nymonterad prototyp, möjligen byggd med hjälp av snabbvänd PCB fab , och fungerar inte som förväntat.

1. Utför en noggrann visuell inspektion under ett stereomikroskop. Leta efter lödbryggor, otillräcklig lödning, gravstenskomponenter och eventuella sprickor eller blåsor i lödmask på PCB som kan exponera koppar.
2. Mät motståndet mellan varje kraftskena och jord med en multimeter. En läsning nedan 10 ohm indikerar ofta en kortslutning. Om brädan använder ett delat plan som beskrivs i Exempel på 6-lagers PCB-stapling , kontrollera varje spänningsdomän individuellt.
3. Slå på kortet med en strömbegränsad försörjning inställd på 50 mA . Om strömmen gränsar omedelbart, använd en värmekamera eller frysspray för att lokalisera den överhettade komponenten. En kortsluten flerlagers keramisk kondensator är en frekvent bov.
4. Med kortet strömsatt, verifiera att alla spänningsregulatorer matar ut rätt spänning. Ripple bör vara mindre än 2 procent av DC-värdet. Överdriven rippel kan peka på en saknad eller skadad frånkopplingskondensator.
5. Injicera en känd signal vid ingången och spåra den genom signalkedjan med ett oscilloskop. Jämför vågformen med de förväntade värdena vid varje testpunkt. En ren signal som försvinner vid ett specifikt stift tyder på en dålig lödfog på den dynan - ofta synlig genom att sondera lödmask på PCB runt stiftet för missfärgning.

Ett betydande antal fel på ett prototypkort härrör från tillverkningsfel som kunde ha flaggats av en mer rigorös snabbvänd PCB fab kvalitetskontroll. Verifiera alltid det blotta kretskortet igen före montering genom att mäta spårkontinuiteten och kontrollera om det finns lödmaskskivor som kan överbrygga intilliggande dynor. Genom att kombinera en robust Exempel på 6-lagers PCB-stapling , en pålitlig tillverkningsprocess och systematisk felsökning, du minskar prototypupprepningar och håller ditt projekt enligt schemat.
