PCB i elektronik: Designprogramvara, IPC-standarder, signalintegritet och ITAR-efterlevnad

Vad är a PCB i elektronik

Ett tryckt kretskort (PCB) är den strukturella och elektriska grunden för praktiskt taget alla elektroniska enheter. Det är en platt skiva - vanligtvis gjord av FR-4 glasförstärkt epoxilaminat - som mekaniskt stöder och kopplar samman elektroniska komponenter genom ett nätverk av ledande kopparspår, kuddar och vior etsade eller avsatta på dess yta och inre lager. Utan PCB skulle modern elektronik som vi känner dem vara omöjlig : den ersätter punkt-till-punkt-ledningar från tidig elektronik med en kompakt, repeterbar och tillverkningsbar struktur.

Ett PCB fyller tre grundläggande roller samtidigt. För det första tillhandahåller den den fysiska plattformen på vilken komponenter - motstånd, kondensatorer, integrerade kretsar, kontakter och hundratals andra delar - monteras och löds. För det andra skapar den de elektriska vägarna som tillåter signaler och kraft att färdas mellan dessa komponenter med precision. För det tredje utför den denna routing i ett format som kan massproduceras med jämn kvalitet i stor skala, från hemelektronik som levereras i miljarder till flyghårdvara producerad i enstaka enheter.

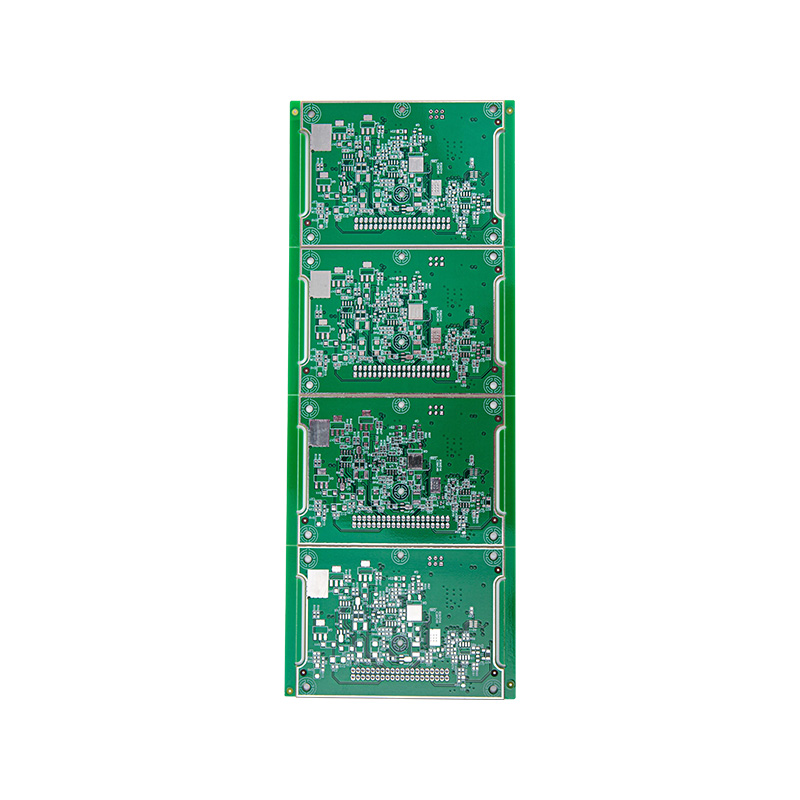

PCB kategoriseras efter lagerantal och konstruktion. Enskiktsskivor bär spår på ena sidan och är vanliga i lågpriskonsumentprodukter. Dubbelsidiga brädor använder båda ytorna. Flerlagers PCB - vanligtvis 4, 6, 8 eller fler lager - är standard i alla applikationer som involverar tät komponentplacering, kontrollerad impedans, strömintegritetsplan eller digitala höghastighetssignaler. High-density interconnect-kort (HDI) tar detta längre, med hjälp av mikrovias och fin-pitch-funktioner för att packa fler kretsar till ett mindre fotavtryck, som man ser i smartphones och wearables.

Utöver den vanliga stela FR-4-konstruktionen använder flexibla PCB (flex-kretsar) polyimidsubstrat för att tillåta böjning och vikning till tredimensionella former - väsentligt i medicinsk utrustning, flygledningar och kompakt konsumentelektronik. Rigid-flex-kort kombinerar båda teknologierna i en enda sammansättning, eliminerar kontakter och minskar vikt och felpunkter i krävande miljöer.

PCB Schematic Design Software: Verktyg och vad de är bäst för

Schematisk insamling är utgångspunkten för PCB-design – den definierar de logiska kopplingarna mellan komponenter innan någon fysisk layout börjar. Schemat används sedan för att generera en nätlista som driver PCB-layoutverktyget. Att välja rätt EDA-mjukvara (electronic design automation) påverkar inte bara designupplevelsen utan även DFM-resultat (design for manufacturability), samarbetsarbetsflöden och efterlevnadsdokumentation.

De viktigaste plattformarna inom professionell PCB-design är:

• Altium Designer: Det dominerande valet inom professionell hårdvaruteknik. Känd för sin enhetliga schematiska-till-layout-miljö, starka bibliotekshantering och omfattande designregelkontroller (DRC). Funktionerna för samdesign av ActiveBOM och MCAD är särskilt värderade i arbetsflöden för produktutveckling. Licenskostnaderna är höga, men funktionalitetens djup motiverar det för heltidsanställda PCB-ingenjörer.
• KiCad: Den ledande EDA-plattformen med öppen källkod. Version 7 och senare har täppt till stora delar av gapet med kommersiella verktyg, och erbjuder en kapabel schematisk redigerare, 3D-visualisering, differentiell parrouting och ett växande community-bibliotek. Används ofta i nystartade företag, projekt med öppen hårdvara och akademiska miljöer.
• Cadence OrCAD / Allegro: OrCAD används ofta för schematisk insamling i ingenjörsföretag, medan Allegro är det avancerade layoutverktyget som föredras för komplexa flerskiktskort och höghastighetssignalintegritetsarbete. Stark SPICE-simuleringsintegration gör OrCAD till en favorit för designteam med analoga och blandade signaler.
• Mentor PADS / Xpedition: Vanligt inom fordons- och industrielektronik. PADS är ett mellanklassalternativ för mindre team; Xpedition är av företagsklass med stark begränsningsdriven layout för höghastighets- och RF-applikationer.
• EasyEDA / Fusion 360 Electronics: Molnbaserade plattformar lämpade för prototyper, hobbyarbete och team som behöver snabba design-till-tillverknings-arbetsflöden. EasyEDA är tätt integrerad med JLCPCB:s monteringstjänst, vilket möjliggör tillverkning med ett klick direkt från designmiljön.

Oavsett verktygsval måste schemat inkludera fullständiga och exakta komponentvärden, referensbeteckningar och stifttilldelningar — fel i schemat sprider sig direkt till det tillverkade kortet . De flesta professionella arbetsflöden tvingar fram en formell schematisk granskning mot designspecifikationen innan layouten börjar.

IPC-standarder för PCB-design: vad de omfattar och varför de är viktiga

IPC (tidigare Institute for Printed Circuits, nu helt enkelt IPC — Association Connecting Electronics Industries) publicerar de globalt accepterade standarderna som styr PCB-design, tillverkning, montering och inspektion. Överensstämmelse med IPC-standarder är inte valfritt i de flesta professionella och reglerade branscher — Det krävs enligt kontrakt av OEM-tillverkare, försvarsprimärer och tillverkare av medicintekniska produkter och granskas ofta.

IPC-A-610 och J-STD-001 definierar tre produktklasser - Klass 1 (allmän elektronik), Klass 2 (dedikerad serviceelektronik) och Klass 3 (hög tillförlitlighet, inklusive militär och medicinsk). Klass 3 ställer de strängaste kraven på lödfog, renhet och utförande , och kräver certifierade IPC-operatörer och inspektörer (CIS/CIT) på produktionsgolvet. Att ange fel klass – eller att inte specificera en alls – är en vanlig källa till kvalitetstvister mellan köpare och kontraktstillverkare.

Signalintegritet i PCB-design: kärnprinciper och vanliga fellägen

Signalintegritet (SI) hänvisar till kvaliteten på en elektrisk signal när den färdas genom kretskortet - specifikt om den anländer till sin destination med tillräcklig amplitud, timingnoggrannhet och form för att korrekt tolkas av den mottagande enheten. När klockhastigheter och datahastigheter har klättrat till gigahertz-intervallet har signalintegriteten flyttats från ett nischproblem till en vanlig designdisciplin. En bräda som klarar DRC och ser korrekt ut i layouten kan fortfarande misslyckas med funktionstestning på grund av SI-problem som är osynliga för ögat.

De vanligaste problemen med signalintegritet och deras begränsningar på designnivå inkluderar:

• Impedansdiskontinuiteter: Varje förändring i spårgeometrin – breddövergångar, vias, kontakter, stubbar – skapar en lokal impedansförändring som orsakar partiell signalreflektion. Kontrollerad impedansdirigering (vanligtvis 50 Ω för enkeländad, 100 Ω differential) och dämpning av stubb (återborrning eller blinda vias) är standardmotåtgärder.
• Överhörning: Elektromagnetisk koppling mellan intilliggande spår inducerar brus på tysta linjer. Ökad spåravstånd (3W-regel: utrymme lika med 3× spårbredd kant-till-kant), användning av markskyddsspår och dirigering av höghastighetssignaler på inre skikt mellan jordplan minskar alla överhörning.
• Returvägsdiskontinuiteter: Högfrekventa returströmmar följer den minsta induktansens väg - direkt under deras framåtströmspår på referensplanet. Skärningar, slitsar eller planändringar som avbryter denna returväg tvingar strömmen att omväga, vilket skapar en loopantenn som utstrålar EMI och injicerar brus i andra kretsar.
• Skev i differentialpar: Differentiell signalering (PCIe, USB, HDMI, DDR, LVDS) beror på att båda ledarna är elektriskt matchade i längd. Längdmissanpassning introducerar skevhet – en tidsförskjutning mellan P- och N-signalerna – som försämrar ögondiagramsmarginalen och ökar bitfelsfrekvensen. De flesta EDA-verktyg tvingar fram differentiell parlängdsmatchning via interaktiva routingbegränsningar.
• Strömleveransnätverk (PDN) brus: Otillräcklig bypass-kapacitans eller dåligt placerade avkopplingskondensatorer tillåter spänningsfluktuationer på strömskenor när IC:er växlar. Detta visar sig som jordstuds, matningsbrus och ökat jitter i klocksignaler. PDN-analysverktyg modellerar impedans kontra frekvens för att vägleda kondensatorval och placering.

Pre-layout-simulering (med IBIS-modeller och transmissionslinjekalkylatorer) och post-layout-extraktion (med 3D-lösare för elektromagnetiska fält som Ansys HFSS eller Cadence Sigrity) är standardpraxis på höghastighetskort. Vid datahastigheter över 10 Gbps, SI-analys är inte ett verifieringssteg efter design – det är en input till stackup- och routingstrategin från dag ett.

Snabb montering av kretskort: vad som driver ledtider och hur man komprimerar dem

Snabbt omhändertagande PCB-montage – som levererar funktionella kort inom 24 timmar till 5 dagar snarare än de vanliga 10–15 arbetsdagarna – har blivit en konkurrenskraftig skillnad bland kontraktstillverkare (CM) som betjänar prototypframställning, NPI och brådskande produktionskrav. Genom att förstå vad som faktiskt driver monteringsledtiderna kan köpare göra smartare val snarare än att bara betala premiumpriser för tjänster som kanske inte ger snabbare resultat.

De viktigaste bidragsgivarna till ledtiden för montering är:

• Tillverkning av barbräda: Standard FR-4 flerskiktskort (upp till 8 lager) kan tillverkas på 24–48 timmar av snabbvändande tillverkare. Avancerade konstruktioner – HDI, Rogers-laminat, nedgrävda vias, kontrollerad impedans – lägg till 1–5 dagar beroende på komplexitet.
• Komponenttillgänglighet: Detta är vanligtvis den längsta ledtidsvariabeln. En konstruktion som förlitar sig på komponenter från en källa eller tilldelade komponenter kan stanna monteringen i veckor oavsett CM-kapacitet. Att bygga en stycklista runt delar som lagras av stora distributörer (Digi-Key, Mouser, Arrow) förbättrar dramatiskt förutsägbarheten för vändning.
• Programmering och test: In-circuit test (ICT), funktionstest eller programmering av firmware lägger till tid som till stor del är fixerad oavsett batchstorlek. På mycket små prototypkörningar kan testinställningstiden överstiga monteringstiden.
• Dokumentationskvalitet: Ofullständiga eller tvetydiga Gerber-filer, saknade tyngdpunktsdata eller olösta BOM-drivtekniska frågor som lägger till dagar till varje snabbsvängningsjobb. Att skicka in rena, kompletta paket – inklusive monteringsritningar, godkända leverantörslistor och en löst stycklista – är den enskilt mest kontrollerbara spaken för ledtidsminskning som är tillgänglig för köparen.

CM:er som erbjuder äkta 24-timmarsmontering upprätthåller vanligtvis en sändningsinventering av vanliga passiva (0402/0603-motstånd och kondensatorer i E24/E96-serien), kör dubbelskiftade SMT-linjer och har ett ingenjörsteam på jour för att lösa DFM-frågor utan flaskhalsar på arbetstimmar. För produktionskvantiteter kräver äkta snabbsvängningsförmåga förpositionering av material och schemaläggning av maskintid i förväg - ad-hoc rusningsjobb i produktionsskala är sällan tillförlitliga.

ITAR-kompatibel PCB-tillverkning: omfattning, skyldigheter och vad man ska leta efter i en CM

International Traffic in Arms Regulations (ITAR) är ett amerikanskt regelverk som administreras av Directorate of Defense Trade Controls (DDTC) under utrikesdepartementet. Den kontrollerar export och import av försvarsartiklar, försvarstjänster och relaterade tekniska data som listas i United States Munitions List (USML). PCB som designats eller används i militär, satellit, vapen eller vissa system med dubbla användningsområden är ofta ITAR-kontrollerade , och alla CM som tillverkar, monterar eller till och med hanterar teknisk data för dessa kort måste uppfylla ITAR-kraven.

ITAR-efterlevnad för en PCB-kontraktstillverkare innebär flera specifika skyldigheter:

• Registrering hos DDTC: Alla amerikanska företag som tillverkar, exporterar eller förmedlar ITAR-kontrollerade försvarsartiklar måste registrera sig hos DDTC. Denna registrering måste vara aktuell och förnyas årligen.
• Utländska nationella åtkomstkontroller: ITAR begränsar åtkomsten till kontrollerad teknisk data – inklusive PCB Gerber-filer, designdokumentation och monteringsritningar – till amerikanska personer (medborgare, lagliga permanentboende eller de som beviljats skyddad status). CM:er måste ha dokumenterade rutiner för att förhindra att utländska medborgare kommer åt ITAR-kontrollerade data utan exportlicens eller tillämpligt undantag.
• Fysisk segregation: ITAR-kontrollerade arbetsområden, lagringssystem och dataservrar måste vara fysiskt eller logiskt åtskilda från icke-ITAR-arbete för att förhindra oavsiktlig avslöjande.
• Underleverantörsflöde: Om en ITAR-registrerad CM lägger ut någon del av arbetet – barboardfab, konform beläggning, testning – till en underleverantör, flyter ITAR-förpliktelserna ner. Den främsta CM ansvarar för att underleverantörer också är ITAR-registrerade och kompatibla.
• Journalföring: ITAR kräver att tillverkarna ska föra register över alla transaktioner som involverar ITAR-kontrollerade artiklar i minst fem år.

När köpare kvalificerar en ITAR-kompatibel PCB CM, bör köpare begära en kopia av leverantörens aktuella DDTC-registrering, granska deras Technology Control Plan (TCP) och verifiera att deras anläggningssäkerhetsställning – inklusive IT-system, besöksåtkomst och medarbetarkontroll – matchar klassificeringsnivån för det arbete som placeras. Påföljderna för ITAR-överträdelser är stränga : civilrättsliga böter på upp till 1 miljon dollar per överträdelse och straffrättsliga påföljder inklusive avstängning från framtida statliga kontrakt. Att kontrollera en CM:s ITAR-hållning före programpriset, inte efter första artikelinspektionen, är branschstandarden.
